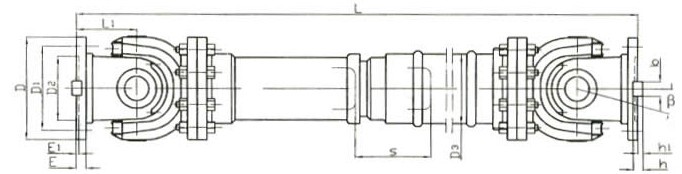

E型十字軸萬向聯軸器基本參數和主要尺寸
|
             型號
             |

             回轉直徑
            D  |

             公稱轉矩
            Tn /N.m  |

             疲勞轉矩
            Tf kN.m  |

             軸線折角
            β  |

             伸縮量
             |

             尺寸
             |

             轉動貫量I kg·m2
             |

             質量 G kg
             |
        ||||
|
             S
             |

             Lmin
             |

             D3
             |

             L1
             |

             Lmin
             |

             每增長100mm
             |

             Lmin
             |

             每增長100mm
             |
        |||||
|
             SWP160E
             |

             160
             |

             16
             |

             8
             |

             ≤10
             |

             50
             |

             715
             |

             114
             |

             85
             |

             0.15
             |

             0.0059
             |

             49
             |

             2.1
             |

|
             SWP180E
             |

             180
             |

             20
             |

             10
             |

             ≤10
             |

             60
             |

             800
             |

             121
             |

             95
             |

             0.25
             |

             0.0072
             |

             69
             |

             2.3
             |

|
             SWP200E
             |

             200
             |

             31.5
             |

             16
             |

             ≤10
             |

             70
             |

             880
             |

             127
             |

             110
             |

             0.42
             |

             0.0114
             |

             81
             |

             3.4
             |

|
             SWP225E
             |

             225
             |

             40
             |

             20
             |

             ≤10
             |

             76
             |

             1000
             |

             152
             |

             130
             |

             0.75
             |

             0.0290
             |

             108
             |

             6.6
             |

|
             SWP250E
             |

             250
             |

             63
             |

             31.5
             |

             ≤10
             |

             80
             |

             1055
             |

             168
             |

             135
             |

             1.26
             |

             0.0427
             |

             179
             |

             7.3
             |

|
             SWP285E
             |

             285
             |

             90
             |

             45
             |

             ≤10
             |

             100
             |

             1210
             |

             194
             |

             150
             |

             2.67
             |

             0.0702
             |

             285
             |

             9.4
             |

|
             SWP315E
             |

             315
             |

             140
             |

             63
             |

             ≤10
             |

             110
             |

             1345
             |

             219
             |

             170
             |

             4.38
             |

             0.1144
             |

             375
             |

             12.0
             |

|
             SWP350E
             |

             350
             |

             180
             |

             90
             |

             ≤10
             |

             120
             |

             1480
             |

             245
             |

             185
             |

             7.42
             |

             0.1663
             |

             488
             |

             13.0
             |

|
             SWP380E
             |

             390
             |

             250
             |

             112
             |

             ≤10
             |

             120
             |

             1623
             |

             273
             |

             205
             |

             13.27
             |

             0.2695
             |

             662
             |

             18.0
             |

|
             SWP435E
             |

             435
             |

             355
             |

             160
             |

             ≤10
             |

             150
             |

             1960
             |

             299
             |

             235
             |

             24.62
             |

             0.3645
             |

             1107
             |

             20.0
             |

|
             SWP480E
             |

             480
             |

             450
             |

             224
             |

             ≤10
             |

             170
             |

             2122
             |

             351
             |

             265
             |

             42.81
             |

             0.7028
             |

             1302
             |

             28.0
             |

|
             SWP550E
             |

             550
             |

             710
             |

             315
             |

             ≤10
             |

             190
             |

             2338
             |

             402
             |

             290
             |

             68.81
             |

             1.1842
             |

             2140
             |

             35.7
             |

|
             SWP600E
             |

             600
             |

             1000
             |

             500
             |

             ≤10
             |

             210
             |

             2930
             |

             450
             |

             360
             |

             110.60
             |

             1.7159
             |

             2703
             |

             40.5
             |

|
             SWP640E
             |

             640
             |

             1250
             |

             630
             |

             ≤10
             |

             230
             |

             3170
             |

             480
             |

             385
             |

             177.77
             |

             2.3080
             |

             3719
             |

             48.3
             |

  萬向聯軸器有多種結構型式,例如:十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等,   常用的為十字軸式,其次為球籠龍,在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。
